Wciągniki elektryczne łańcuchowe
Tralift TS
|

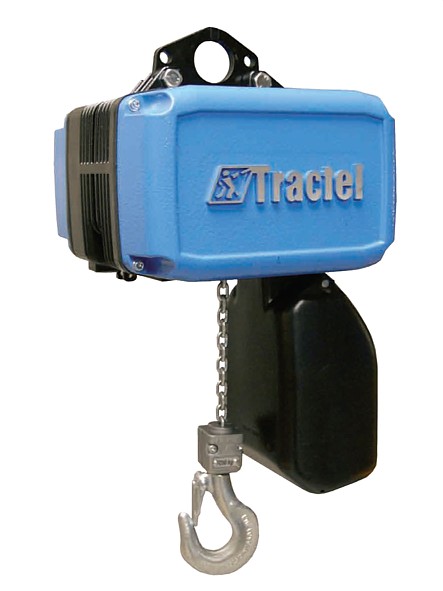

Wciągniki
elektryczne łańcuchowe Tralift TS. Służą do
unoszenia ładunków. Urządzenia są zaprojektowane do
stałego montażu na żurawiach słupowych, suwnicach
lub wózkach z przesuwem elektrycznym lub ręcznym.
Sterowane zdalnie za pomocą panelu. Występują w
wersji jedno i trójfazowej do pracy pod większym
obciążeniem i w ciężkich warunkach pracy. Dodatkowo
gamę uzupełniają wersje specjalne dostępne na
indywidualne zamówienie, na potrzeby branży
spożywczej (stal nierdzewna) oraz VLLH (Very Limited
Loss of Height). Jesteśmy w stanie dopasować się do
Państwa oczekiwań już przy małych zamówieniach (w
zależności od wersji).
Opcje:
- Radiowe zdalne sterowanie
- Tropikalizacja
- Wersja 60HZ
- IP 65
- Specjalna farba
- Bezpośrednie sterowanie
ELEKTRYCZNY WCIĄGNIK ŁAŃCUCHOWY W WERSJI 1 Bm, 1Am
oraz 2m według FEM.
Inne wersje dostępne na zamówienie.
Nośność: 60 kg do 5000 kg
- Górny i dolny regulowany wyłącznik krańcowy
- Kontrola niskiego napięcia
- Wyłącznik bezpieczeństwa
- Ogranicznik przeciążenia
- sprzęgło cierne
- Zasilanie 230 lub 400V, 3 fazy, 50 lub 60Hz.
Inne napięcie na indywidualne zamówienie (np.
380V-60Hz)
Specyfikacja:
Klasyfikacja ISO (FEM) |
M3 (1Bm)
150 s/h
25% duty |
M4 (1Am)
180 s/h
30% duty |
M5 (3m)
300 s/h
50% duty |
M6 (3m)
300 s/h
50% duty |
M7 (4m)
360 s/h
60% duty |
Prędk- okść
podno-
szenia |
Moc silnika
(M3) |
3x400V 50Hz
(M3) |
Ilość łańc-
uchów
nośn-
ych |
Masa przy
Hp=
3,0m |
Typ |
Nośność [kg] |
[m/min] |
[KW] |
[A] |
[kg] |
TS
250/1 S |
250 |
200 |
160 |
125 |
100 |
8 |
0.36 |
1.3 |
1 |
19 |
TS
250/1 SD |
250 |
200 |
160 |
125 |
100 |
8/2 |
0.36/0.09 |
2.7/3.0 |
1 |
22 |
TS
250/1 SH |
160 |
125 |
100 |
100 |
100 |
12.5/3 |
0.36/0.09 |
2.7/3.0 |
1 |
22 |
TS
250/1 SS |
100 |
100 |
100 |
100 |
100 |
20/5 |
0.36/0.09 |
2.7/3.0 |
1 |
22 |
TS
250/2 S |
500 |
400 |
320 |
250 |
200 |
4 |
0.36 |
1.3 |
2 |
22.5 |
TS
250/2 SD |
500 |
400 |
320 |
250 |
200 |
4/1 |
0.36/0.09 |
2.7/3.0 |
2 |
23 |
TS
250/2 SH |
320 |
250 |
200 |
160 |
125 |
6.25/1.5 |
0.36/0.09 |
2.7/3.0 |
2 |
23 |
TS
500/1 S |
500 |
400 |
320 |
250 |
200 |
8 |
0.72 |
2.1 |
1 |
20 |
TS
500/1 SD |
500 |
400 |
320 |
250 |
200 |
8/2 |
0.72/0.18 |
2.9/3.0 |
1 |
22.5 |
TS
500/1 SH |
320 |
250 |
200 |
160 |
125 |
12.5/3 |
0.72/0.18 |
2.9/3.0 |
1 |
22.5 |
TS
500/1 SS |
200 |
160 |
125 |
100 |
100 |
20/5 |
0.72/0.18 |
2.9/3.0 |
1 |
22.5 |
TS
500/2 S |
1'000 |
800 |
630 |
500 |
400 |
4 |
0.72 |
2.1 |
2 |
24.5 |
TS
500/2 SD |
1'000 |
800 |
630 |
500 |
400 |
4/1 |
0.72/0.18 |
2.9/3.0 |
2 |
25 |
TS
500/2 SH |
630 |
500 |
400 |
320 |
250 |
6.25/1.5 |
0.72/0.18 |
2.9/3.0 |
2 |
25 |
TS
1000/1 S |
1'000 |
800 |
630 |
500 |
400 |
8 |
1.45 |
3.7 |
1 |
45 |
TS
1000/1 SD |
1'000 |
800 |
630 |
500 |
400 |
8/2 |
1.45/0.36 |
4.0/2.8 |
1 |
46 |
TS
1000/1 SH |
500 |
400 |
320 |
250 |
200 |
16/4 |
1.45/0.36 |
5.8/2.6 |
1 |
48 |
TS
1000/2 S |
2'000 |
1'600 |
1'250 |
1'000 |
800 |
4 |
1.45 |
3.7 |
2 |
50 |
TS
1000/2 SD |
2'000 |
1'600 |
1'250 |
1'000 |
800 |
4/1 |
1.45/0.36 |
4.0/2.8 |
2 |
51 |
TS
1000/2 SH |
1'000 |
800 |
630 |
500 |
400 |
8/2 |
1.45/0.36 |
5.8/2.6 |
2 |
53 |
TS
1600/1 S |
1'600 |
1'250 |
1'000 |
800 |
630 |
8 |
2.44 |
6.0 |
1 |
63 |
TS
1600/1 SD |
1'600 |
1'250 |
1'000 |
800 |
630 |
8/2 |
2.44/0.61 |
6.6/4.2 |
1 |
65 |
TS
1600/1 SH |
1'000 |
800 |
630 |
500 |
400 |
12.5/3 |
2.39/0.58 |
6.6/4.2 |
1 |
65 |
TS
1600/2 S |
3'200 |
2'500 |
2'000 |
1'600 |
1'250 |
4 |
2.44 |
6.0 |
2 |
73 |
TS
1600/2 SD |
3'200 |
2'500 |
2'000 |
1'600 |
1'250 |
4/1 |
2.44/0.61 |
6.6/4.2 |
2 |
75 |
TS
1600/2 SH |
2'000 |
1'600 |
1'250 |
1'000 |
800 |
6.25/1.5 |
2.39/0.58 |
6.6/4.2 |
2 |
75 |
TS
2000/1 S |
2'000 |
1'600 |
1'250 |
1'000 |
800 |
8 |
3.05 |
7.3 |
1 |
65 |
TS
2000/1 SD |
2'000 |
1'600 |
1'250 |
1'000 |
800 |
8/2 |
3.05/0.77 |
8.0/4.5 |
1 |
67 |
TS
2000/1 SFH |
1'250 |
1'000 |
800 |
630 |
500 |
12.5/3 |
2.98/0.72 |
8.0/4.5 |
1 |
67 |
TS
2000/2 S |
4'000 |
3'200 |
2'500 |
2'000 |
1'600 |
4 |
3.05 |
7.3 |
2 |
76 |
TS
2000/2 SD |
4'000 |
3'200 |
2'500 |
2'000 |
1'600 |
4/1 |
3.05/0.77 |
8.0/4.5 |
2 |
78 |
TS
2000/2 SH |
2'500 |
2'000 |
1'600 |
1'250 |
1'000 |
6.25/1.5 |
2.98/0.72 |
8.0/4.5 |
2 |
78 |
TS
2500/1 S |
2'500 |
2'000 |
1'600 |
1'250 |
1'000 |
6.4 |
3.05 |
7.7 |
1 |
65 |
TS
2500/1 SD |
2'500 |
2'000 |
1'600 |
1'250 |
1'000 |
6.4/1.6 |
3.05/0.77 |
8.2/4.4 |
1 |
67 |
TS
2500/1 SH |
1'600 |
1'250 |
1'000 |
800 |
630 |
10/2.5 |
3.05/0.77 |
8.2/4.4 |
1 |
67 |
TS
2500/2 S |
5'000 |
4'000 |
3'200 |
2'500 |
2'000 |
3.2 |
3.05 |
7.7 |
2 |
76 |
TS
2500/2 SD |
5'000 |
4'000 |
3'200 |
2'500 |
2'000 |
3.2/0.8 |
3.05/0.77 |
8.2/4.4 |
2 |
78 |
TS 2500/2 SH
|
3'200 |
2'500 |
2'000 |
1'600 |
1'250 |
5/1.25 |
3.05/0.77 |
8.2/4.4 |
2 |
78 |
S= Speed (Standardowa
szybkość), SD= Speed Double (podwójna szybkość), SH=
Speed High (wysoka szybkość), SS= Super Speed (super
szybość)
Specyfikacja wózków Corso dla wciągników Tralift
TS:
Klasyfikacja ISO (FEM) |
M3 (1Bm) 150 s/h
25% duty |
M4 (1Am) 180 s/h
30% duty |
M5 (2m) 240 s/h
40% duty |
M6 (3m) 300 s/h
50% duty |
M7 (4m) 360 s/h
60% duty |
Prędk- okść
jazdy |
Moc silnika
(M3) |
3x400V 50Hz
(M3) |
Masa |
Typ |
Nośność [kg] |
[m/min] |
[KW] |
[A] |
[kg] |
CORSO
TSP 50 |
1'000 |
800 |
630 |
630 |
500 |
- |
- |
- |
7.5 |
CORSO
TSE 50/S |
1'000 |
800 |
630 |
630 |
500 |
12 |
0.25 |
0.8 |
27 |
CORSO
TSE 50/SD |
1'000 |
800 |
630 |
630 |
500 |
12/4 |
0.15/0.045 |
0.65/0.75 |
27 |
CORSO
TSE 50/SH |
800 |
800 |
630 |
630 |
500 |
20/6 |
0.15/0.045 |
0.65/0.75 |
27 |
CORSO
TSP 150 |
2'000 |
2'000 |
1'600 |
1'600 |
1'250 |
- |
- |
- |
13.5 |
CORSO
TSE 150/S |
2'000 |
2'000 |
1'600 |
1'600 |
1'250 |
12 |
0.25 |
0.8 |
31 |
CORSO
TSE 150/SD |
2'000 |
2'000 |
1'600 |
1'600 |
1'250 |
12/4 |
0.15/0.045 |
0.65/0.75 |
31 |
CORSO
TSE 150/SH |
1'600 |
1'600 |
1'600 |
1'600 |
1'250 |
20/6 |
0.15/0.045 |
0.65/0.75 |
31 |
CORSO
TSP 300 |
4'000 |
4'000 |
3'200 |
2'500 |
2'500 |
- |
- |
- |
27.5 |
CORSO
TSE 300/S |
4'000 |
4'000 |
3'200 |
2'500 |
2'500 |
12 |
0.25 |
0.8 |
50 |
CORSO
TSE 300/SD |
4'000 |
4'000 |
3'200 |
2'500 |
2'500 |
12/4 |
0.15/0.045 |
0.65/0.75 |
50 |
CORSO
TSE 300/SH |
3'200 |
3'200 |
3'200 |
2'500 |
2'500 |
20/6 |
0.15/0.045 |
0.65/0.75 |
50 |
CORSO
TSP 500 |
5'000 |
4'000 |
3'200 |
3'200 |
2'500 |
- |
- |
- |
27.5 |
CORSO
TSE 500/S |
5'000 |
4'000 |
3'200 |
3'200 |
2'500 |
12 |
2x0.25 |
2x0.8 |
57 |
CORSO
TSE 500/SD |
5'000 |
4'000 |
3'200 |
3'200 |
2'500 |
12/4 |
2x0.15/0.045 |
2x0.65/0.75 |
57 |
CORSO
TSE 500/SH |
4'000 |
4'000 |
3'200 |
3'200 |
2'500 |
20/6 |
2x0.15/0.045 |
2x0.65/0.75 |
57 |
S= Speed (Standardowa
szybkość), SD= Speed Double (podwójna szybkość), SH=
Speed High (wysoka szybkość), SS= Super Speed (super
szybość)
|
