Przeciągarki linowe Tirfor®
|
Od ponad
30 lat TIRFOR® sprawdził się
jako produkt przenośnych
wciągników linowych. I to na
całym świecie! Wielostronność i
poręczność to ich atuty, w
połączeniu z wysokim stopniem
bezpieczeństwa i niezrównaną
jakością techniczną. Podnoszenie
za pomocą żurawików, ciągnięcie
za pomocą wciągarek, napinanie
za pomocą wciągników
dźwigniowych. Jest jednak
mnóstwo przypadków, w których
rozsądek nakazuje zastosowanie
urządzeń TIRFOR®. Występują
dwie serie Tirforów, pierwsza z nich to:
|
Seria T500 o standardowej konstrukcji: |
- nieograniczona długość uciągu,
- zastosowanie w każdym
położeniu, każdym kierunku,
- dokładna praca co do
milimetra, bez szarpnięć,
- kompaktowa, poręczna forma,
- klasa bezpieczeństwa 5,
- długi okres eksploatacji,
- dopuszczenie przez zrzeszenie
branżowe.
Podnoszenie • Ciągnięcie •
Opuszczanie • Naciąganie |
Ilustracja
produktu: |
|
|
|
Typ
TIRFOR® |
T 508 D |
T 516 D |
T 532 D |
Udźwig kg |
800 |
1600 |
3200 |
Masa
własna kg |
6,6 |
13,0 |
22,0 |
Urządzenie TIRFOR® z dźwignią
bez liny |
Nr katalogowy 15579 |
Nr katalogowy 16019 |
Nr katalogowy 16049 |
Małe
wyposażenie podstawowe:
Urządzenie TIRFOR® z dźwignią
Lina TIRFOR® z końcówką i
zaczepionym hakiem, na nawoju
ręcznym |
Nr katalogowy
15589
Średnica liny Ø 8,3 mm
Standardowa długość
liny 20 m |
Nr katalogowy
16029
Średnica liny Ø 11,5 mm
Standardowa długość
liny 20 m |
Nr katalogowy
16059
Średnica liny Ø 16,3 mm
Standardowa długość
liny 20 m |
Druga seria
Tirforów to:
|
Seria TU
o wzmocnionej konstrukcji: |
- nieograniczona długość uciągu,
- zastosowanie w każdym
położeniu, każdym kierunku,
- dokładna praca co do
milimetra, bez szarpnięć,
- kompaktowa, poręczna forma,
- klasa bezpieczeństwa 5,
- długi okres eksploatacji,
- dopuszczenie przez zrzeszenie
branżowe,
- dopuszczenie do transportu osób.
Podnoszenie • Ciągnięcie •
Opuszczanie • Naciąganie •
Dopuszczenie do transportu osób! |
Ilustracja produktu: |
|
|
|
Typ
TIRFOR® |
TU 8 |
TU 16 |
TU 32 |
Udźwig kg
- TOWAR |
800 |
1600 |
3200 |
Udźwig kg
- OSOBY |
500 |
1000 |
2000 |
Masa
własna kg |
8,0 |
18,5 |
27,5 |
Urządzenie TIRFOR® z dźwignią
bez liny |
Nr katalogowy 6049 |
Nr katalogowy 6169 |
Nr katalogowy 6349 |
Małe
wyposażenie podstawowe:
Urządzenie TIRFOR® z dźwignią
Lina TIRFOR® z końcówką i
zaczepionym hakiem, na nawoju
ręcznym |
Nr katalogowy
15589
Średnica liny Ø 8,3 mm
Standardowa długość
liny 20 m |
Nr katalogowy
16029
Średnica liny Ø 11,5 mm
Standardowa długość
liny 20 m |
Nr katalogowy
16059
Średnica liny Ø 16,3 mm
Standardowa długość
liny 20 m |
Liny TIRFOR®
Do Tirforów można dobrać sobie inne
długości lin, zgodnie z potrzebami.
Dostępne są liny na nawoju ręcznym jak i
na bębnie. Oryginalna lina TIRFOR®
została opracowana jako element składowy
wraz z rozwojem systemu zaciskowego
TIRFOR® i dlatego niezbędna jest do
bezawaryjnej pracy urządzenia TIRFOR®.
Jej wysoka wytrzymałość i pamięć formy,
jak również pełnopłaszczyznowy chwyt
szczęk zaciskowych TIRFOR®, gwarantują
maksymalny okres eksploatacji liny.
Poprzez przewleczenie liny nośnej można
odpowiednio zwielokrotnić udźwig
urządzeń TIRFOR®.
Liny
TIRFOR® z końcówką i hakiem na nawoju ręcznym
lub na szpuli bębnowej (w zależności od
długości):
Typ |
T 508D-TU8 |
T 516D-TU16 |
T 532D-TU32 |
Ø liny |
8,3 mm |
11,5 mm |
16,3 mm |
Długość m |
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
10 |
1939 |
2039 |
2359 |
20 |
1959 |
2059 |
2379 |
30 |
1979 |
2079 |
2399 |
40 |
1989 |
2099 |
2409 |
50 |
1999 |
2119 |
2419 |
60 |
2009 |
2139 |
2429 |
70 |
13079 |
2149 |
13729 |
80 |
13099 |
2159 |
2299 |
90 |
13119 |
2869 |
13759 |
100 |
3749 |
2309 |
2439 |
Naturalnie liny TIRFOR® dostępne są w
każdej innej długości.
Przy wycenie indywidualnej do liny trzeba
doliczyć cenę nawoju ręcznego lub szpuli
bębnowej (brak możliwości sprzedaży liny
"luzem") - cenę nawoju ręcznego lub szpuli
bębnowej podajemy indywidualnie po podaniu dł.
liny. Szczegóły dotyczące pojemności
poszczególnych nawojów:

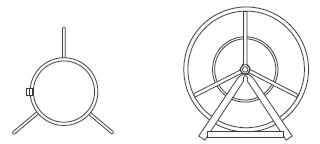

Nawoje linowe
Nawój ręczny
Nawój bębnowy
Wersja |
Maksymalny pobór liny1) przy linie o Ø (mm) |
Nr kat. |
6,5 | 8 |
9 |
10 |
11,5 |
14 |
16 |
Nawój ręczny
rozm. 0 |
50 m |
30
m |
25
m |
20
m |
- |
- |
- |
888 |
Nawój ręczny rozm. 11) |
(120 m) |
60 m |
50 m |
40 m |
30 m |
- |
- |
908 |
Nawój ręczny
rozm. 21) |
(200 m) |
(130 m) |
(120 m) |
(80
m) |
(60
m) |
30
m |
20
m |
938 |
Nawój bębnowy 200 |
250 m |
150 m |
130 m |
110 m |
80 m |
60 m |
45 m |
878 |
Nawój bębnowy
300 |
280 m |
240
m |
200
m |
170
m |
120
m |
90
m |
70
m |
868 |
Nawój bębnowy 400 |
540 m |
340 m |
300 m |
260 m |
200 m |
130 m |
100 m |
858 |
Nawój bębnowy
400
jezdny, koło Ø 180 mm |
540 m |
300
m |
300
m |
200
m |
120
m |
130
m |
100
m |
1778 |
Nawój bębnowy 500 |
680 m |
430 m |
340 m |
300 m |
240 m |
160 m |
120 m |
30938 |
Nawój bębnowy
650 |
850 m |
540
m |
400
m |
360
m |
300
m |
200
m |
150
m |
31788 |
Bęben linowy,
drewniany, rozm. 1 |
- |
1000 m |
1000 m |
1000 m |
500 m |
250 m |
250 m |
10478 |
Bęben linowy,
drewniany, rozm. 2 |
- |
- |
- |
1000 m |
500
m |
500
m |
500
m |
10488 |
1) Długości lin ze względu na
komfort obsługi seryjnie na nawojach bębnowych
200 jedynie na specjalne zamówienie na nawoju
ręcznym.
Historia i możliwości
Od 1958r Tractel produkuje przeciągarki Tirfor,
które wyróżniają się jakością i odpornością na
warunki. Na rynku posiadają najwytrzymalsze szczęki
i jako jedyne tego typu urządzenie jest
produkowane w Europie.
Główne
zalety Tirforów:
-
Bardzo proste w
obsłudze
-
Wysokość
podnoszenia i odległość ciągnięcia
ograniczona tylko długością liny
-
Pracuje w
różnych pozycjach: poziomej, pionowej, a
także w ustawieniu pod kątem
-
Precyzyjne
działanie
-
Działanie w
którymkolwiek kierunku
-
Brak
ograniczenia w doborze długości liny
Zastosowania
przeciągarek linowych:
Przeciągarkę Tirfor wynalazł i
opatentował Simon Faure w czasach
drugiej wojny światowej. Tirfor jest
uniwersalną ręczną przeciągarką linową
obsługiwaną za pomocą dźwigni.
Urządzenie pracuje przez zacisk na linie
wykonywany przez dwie pary szczęk
chwytających i przesuwających naprzemiennie linę.
Szczęki działają samozaciskowo - im
większy ładunek tym mocniej trzymają
linę.
Przy minimalnym wysiłku wszystkie
rodzaje działań mogą być wykonane bardzo
łatwo.
-
Ciągnięcie.
-
Podnoszenie.
-
Opuszczanie.
-
Naciąganie.
Jakakolwiek długość liny może być
używana w Tirforze i nawet wtedy
wszystko pozostaje pod kontrolą
użytkownika. Ruch jest kontrolowany do
ostatniego milimetra i urządzenie może
być przenoszone i obsługiwane przez
jedną osobę. Tirfor posiada zwartą i
wytrzymałą konstrukcję oraz wymagającej
minimum zabiegów konserwacyjnych.
Jako zasadę działania można przedstawić
"ręka do ręki" tak jakby osoba ciągnęła
za linę. Podczas gdy jedna "ręka"
ciągnie, druga zmienia pozycję, aby
pociągnąć jako następna. Dwie ręce
przedstawiają dwie szczęki Tirfora.
Szczęki chwytają linę bez jej
uszkadzania.

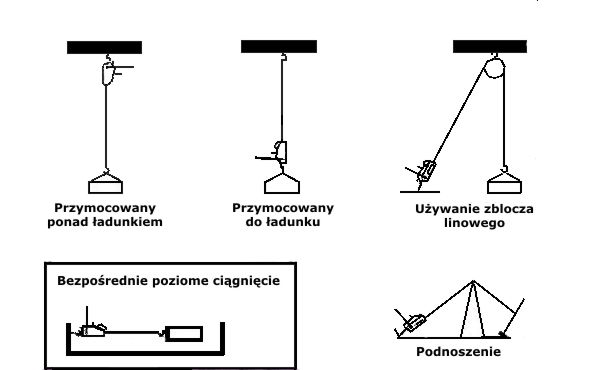

Możliwe pozycje pracy:
Można zwiększyć możliwości podnoszenia
czy ciągnięcia ciężarów. Im więcej
odpowiednio zainstalowanych bloczków tym
większa moc takiego układu z Tirforem. Wzrost
możliwości
może być większy nawet 2, 3, 4 krotnie (a
nawet więcej). Szczegóły na szkicach
poniżej. Musimy jednak upewnić się, że
nośność zbloczy, elementów instalacji
oraz punktów zaczepienia jest
odpowiednia dla podnoszonego ciężaru.
Używając Tirfora do ciągnięcia, należy
pamiętać, że wymagana nośność nie równa
się wadze przeciąganego ciężaru.

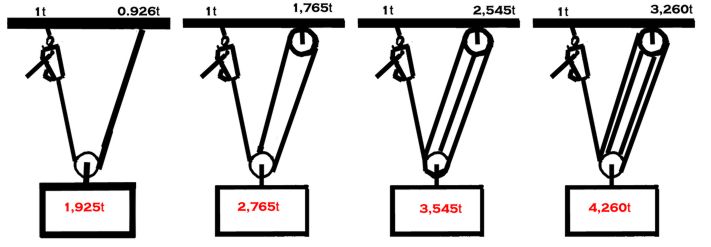

Podnoszenie,
mocowanie nad ładunkiem:
Podnoszenie,
mocowanie do ładunku:

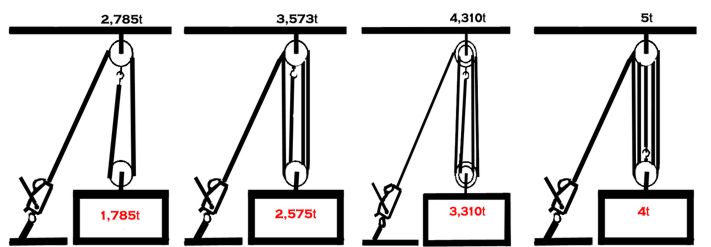

Podnoszenie,
mocowanie do podłoża:
|
|
|
