Wciągnik elektryczny
łańcuchowy Tralift TE
|

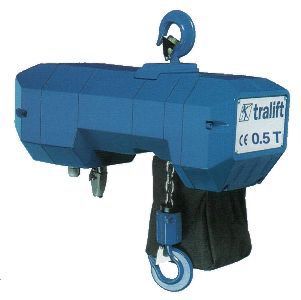

Wciągnik: produkt wciągnik
Tralift TE dostępny jest w różnych
modelach. Zakres obciążeń nominalnych wynosi od 125
kg do 2 ton, w wersjach z jedną lub dwiema
prędkościami podnoszenia. Na życzenie klienta
wciągnik może mieć różne wysokości podnoszenia lub
różne długości kabli zwisającej skrzynki z
przyciskami. Wciągnik może być wyposażony w wózek
elektryczny z przekładnią zębatą lub popychaczem.
Wózek: gama wózków składa się z 3 różnych
modeli. Corso TE: dostępne są dwa różne modele
(1-tonowy lub 2-tonowy zgodnie z następująca tabelą,
z możliwymi różnymi prędkościami przesuwu (3 z jedną
prędkością i 2 z dwiema prędkościami) i 2 różnymi
typami montażu (podwieszenie na haku lub zaczepie
klamrowym). Wózek Corso: z popychaczem istnieje
w wersji 1 lub 2-tonowej z hakiem lub zaczepem
klamrowym. Wózek Corso z przekładnią zębatą
istnieje w wersji 1 lub 2-tonowej z hakiem lub
zaczepem klamrowym. W przypadku wózka 1-tonowego
minimalny promień krzywizny wynosi 1000 mm, a w
przypadku wózków 2-tonowych–1200 mm.
Zasada działania: Wciągnik:
Tralift TE jest wciągnikiem łańcuchowym elektrycznym
napędzanym silnikiem poprzez reduktor. Reduktor
powoduje obracanie się małego koła łańcuchowego,
które z kolei napędza łańcuch. W wersji z jednym
cięgnem na jednym z zakończeń łańcucha znajduje się
hak do podnoszenia, na drugim zaś zakończeniu
umieszczony jest wyłącznik krańcowy. Cięgno bierne
łańcucha przechowywane jest w worku na łańcuch. W
wersji z dwoma cięgnami jedno zakończenie łańcucha
przymocowane jest do korpusu wciągnika (punkt
zaczepu). Łańcuch przechodzi przez hak do
podnoszenia dochodząc do koła zębatego, na drugim
zaś zakończeniu umieszczony jest wyłącznik krańcowy.
Luźny łańcuch przechowywany jest w worku na łańcuch.
Wciągnik uruchamiany jest za pomocą zwisającej
skrzynki niskiego napięcia z przyciskami. Ma ona
trzy przyciski: podnoszenie, opuszczanie i wyłącznik
awaryjny (w wersji z samym wciągnikiem), zaś w
wersji wciągnik z wózkiem - pięć przycisków:
podnoszenie, opuszczanie, lewy, prawy i wyłącznik
awaryjny. Na korpusie wciągnika znajduje się hak do
podwieszania sztywny lub oś sztywna (do montażu ze
sprzężeniem bezpośrednim na wózku), służące do
umieszczania wciągnika na konstrukcji nośnej. Hak
dolny (hak do podnoszenia) jest wyposażony w łożysko
kulkowe ułatwiające sytuowanie ładunku podczas
operacji podnoszenia. Ładunek jest podłączony do
haka bezpośrednio lub za pośrednictwem
homologowanego sprzętu, takiego jak zawiesie.
Wciągnik wyposażony jest w hamulec tarczowy
elektromagnetyczny podłączony do wału silnika.
Hamulec utrzymuje ładunek w stanie podwieszonym, gdy
zwisająca skrzynka z przyciskami nie jest aktywna
lub w przypadku awarii
zasilania. Urządzenia zabezpieczające sprawiają, że
wciągnik spełnia wymogi bezpieczeństwa.

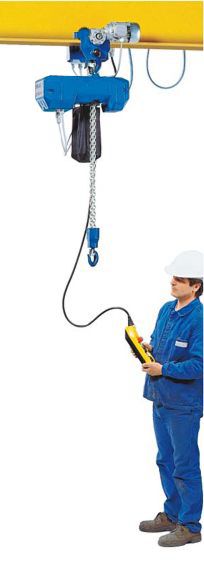

Wózek elektryczny: silnik z
napędem ślimakowym i hamowaniem automatycznym
uruchamia dwa koła napędowe za pośrednictwem
mniejszego koła przekładni zębatej. Przewidziana
jest podstawa do podłączenia skrzynki elektrycznej
wózka do wózka linii zasilającej. Jako opcja mogą
być zainstalowane dwa wyłączniki krańcowe napędu.
W przypadku wózka Corso TE wszystkie ruchy
przemieszczania i podnoszenia sterowane są z
elektrycznego panelu sterowania na ramie wózka.
Skrzynka z przyciskami wraz z kablem zainstalowana
jest bezpośrednio na skrzynce elektrycznej za pomocą
gniazdka wtykowego. Wciągnik uruchamiany jest za
pomocą zwisającej skrzynki niskiego napięcia z
pięcioma przyciskami: podnoszenie, opuszczanie,
prawy, lewy i wyłącznik awaryjny.
Możliwe wykonania z przejezdne:
Wózek Corso przepychany - informacje na
życzenie. Wózek Corso z przekładnią zębatą
(napędzany łańcuchem manewrowym) - informacje na
życzenie.
Standardowa wysokość ponoszenia 3,0m
Model |
Nośność kg |
Ilość cięgien |
podziałka łańcucha
nośnego mm |
Prędk. podnosz.
m/min |
Moc
silnika kW |
Waga
dla stand. wys.
podn. kg |
Strefa martwa mm |
TE125 |
125 |
1 |
4x12 |
10 10/3,3 |
0,3 0,3/0,13 |
25 |
330 |
TE250 |
250 |
1 |
5x15 |
8
8/2,7 |
0,4
0,4/0,13 |
31 |
340 |
TE500 |
500 |
2 |
5x15 |
4 4/1,3 |
0,4 0,4/0,13 |
33 |
430 |
TE500 |
500 |
1 |
6,3x19 |
8
8/2,7 |
0,9
0,9/0,13 |
38 |
400 |
TE1000 |
1000 |
2 |
6,3x19 |
4 4/1,3 |
0,9 0,9/0,13 |
43 |
480 |
TE1000 |
1000 |
1 |
8x24 |
6,3
6,3/1,9 |
1,6
1,6/0,55 |
56 |
490 |
TE2000 |
2000 |
2 |
8x24 |
3,15 3,15/0,8 |
1,6 1,6/0,55 |
64 |
580 |
Model |
Prędk. wózka
jezdnego m/min |
Moc wózka jezdn,
kW |
Wciągnika/wózka waga |
Szer. belek jezdn.
mm |
Min. prom. skrętu
mm |
pchany kg |
łańc. kg |
elektr kg |
TE125 |
Jedna prędkość 5, 10 lub 20 |
- |
33 |
- |
- |
55-220 lub 220-300 |
900 |
TE250 |
- |
39 |
- |
- |
900 |
TE500 |
0,18 |
41 |
48 |
50 |
900 |
TE500 |
0,25 |
46 |
53 |
55 |
900 |
TE1000 |
Dwie prędkości 9/3
lub 19/6 |
0,18/0,6 |
53 |
58 |
60 |
58-220 lub 220-300 |
1000 |
TE1000 |
0,18/0,6 |
66 |
71 |
73 |
1000 |
TE2000 |
0,18/0,6 |
82 |
86 |
89 |
66-220 lub 220-300 |
1500 |
Nr katalogowe:
Tralift TE nośność 125 kg, 1
cięgno, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26119 |
TE-125 |
1 pion |
ZAWIESZENIE HAK |
10m/min |
- |
DŁUGOŚĆ-3,0M |
26129 |
TE-125 |
1 pion |
ZAWIESZENIE HAK |
10/3,3m/min |
- |
DŁUGOŚĆ-3,0M |
106887 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla P/TE-125 |
|
Tralift TE nośność 250 kg, 1
cięgno, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26139 |
TE-250 |
1 pion |
ZAWIESZENIE HAK |
8m/min |
- |
DŁUGOŚĆ-3,0M |
26149 |
TE-250 |
1 pion |
ZAWIESZENIE HAK |
8/2,7m/min |
- |
DŁUGOŚĆ-3,0M |
106897 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla P/TE-250 |
|
Tralift TE nośność 500kg, 2
cięgna, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26179 |
TE-500 |
2 piony |
ZAWIESZENIE HAK |
4m/min |
- |
DŁUGOŚĆ-3,0M |
26189 |
TE-500 |
2 piony |
ZAWIESZENIE HAK |
4/1,3m/min |
- |
DŁUGOŚĆ-3,0M |
106917 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-500 2F |
|
Tralift TE nośność 500 kg, 1
cięgno, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26159 |
TE-500 |
1 pion |
ZAWIESZENIE HAK |
8m/min |
- |
DŁUGOŚĆ-3,0M |
26169 |
TE-500 |
1 pion |
ZAWIESZENIE HAK |
8/2,7m/min |
- |
DŁUGOŚĆ-3,0M |
106907 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-500 1F |
|
Tralift TE nośność 1000 kg, 2
cięgna, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26219 |
TE-1000 |
2 piony |
ZAWIESZENIE HAK |
4m/min |
- |
DŁUGOŚĆ-3,0M |
26229 |
TE-1000 |
2 piony |
ZAWIESZENIE HAK |
4/1,3m/min |
- |
DŁUGOŚĆ-3,0M |
106937 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-1000 2F |
|
Tralift TE nośność 1000 kg, 1
cięgno, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26199 |
TE-1000 |
1 pion |
ZAWIESZENIE HAK |
6,3m/min |
- |
DŁUGOŚĆ-3,0M |
26209 |
TE-1000 |
1 pion |
ZAWIESZENIE HAK |
6,3/1,9m/min |
- |
DŁUGOŚĆ-3,0M |
106927 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-1000 1F |
|
Tralift TE nośność 2000 kg, 2
cięgna, zawieszenie hakowe |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26239 |
TE-2000 |
2 piony |
ZAWIESZENIE HAK |
3,15m/min |
- |
DŁUGOŚĆ-3,0M |
26249 |
TE-2000 |
2 piony |
ZAWIESZENIE HAK |
3,15/0,8m/min |
- |
DŁUGOŚĆ-3,0M |
106947 |
METR DODATKOWO (łańcuch i przewód
sterujący) dlaTE-2000 2F |
|
Tralift TE nośność 125 kg, 1
cięgno, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
97949 |
TE-125 |
1 pion |
WÓZEK CORSO 1PJ |
10m/min |
10m/min |
DŁUGOŚĆ-3,0M |
97989 |
TE-125 |
1 pion |
WÓZEK CORSO 1PJ |
10/3,3m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106887 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla P/TE-125 |
|
Tralift TE nośność 250 kg, 1
cięgno, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86549 |
TE-250 |
1 pion |
WÓZEK CORSO 1PJ |
8m/min |
10m/min |
DŁUGOŚĆ-3,0M |
86559 |
TE-250 |
1 pion |
WÓZEK CORSO 1PJ |
8/2,7m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106897 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla P/TE-250 |
|
Tralift TE nośność 500kg, 2
cięgna, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26179 |
TE-500 |
2 piony |
WÓZEK CORSO 1PJ |
4m/min |
10m/min |
DŁUGOŚĆ-3,0M |
26189 |
TE-500 |
2 piony |
WÓZEK CORSO 1PJ |
4/1,3m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106917 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-500 2F |
|
Tralift TE nośność 500 kg, 1
cięgno, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
26159 |
TE-500 |
1 pion |
WÓZEK CORSO 1PJ |
8m/min |
10m/min |
DŁUGOŚĆ-3,0M |
26169 |
TE-500 |
1 pion |
WÓZEK CORSO 1PJ |
8/2,7m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106907 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-500 1F |
|
Tralift TE nośność 1000 kg, 2
cięgna, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86609 |
TE-1000 |
2 piony |
WÓZEK CORSO 1PJ |
4m/min |
10m/min |
DŁUGOŚĆ-3,0M |
86619 |
TE-1000 |
2 piony |
WÓZEK CORSO 1PJ |
4/1,3m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106937 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-1000 2F |
|
Tralift TE nośność 1000 kg, 1
cięgno, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86629 |
TE-1000 |
1 pion |
WÓZEK CORSO 1PJ |
6,3m/min |
10m/min |
DŁUGOŚĆ-3,0M |
86639 |
TE-1000 |
1 pion |
WÓZEK CORSO 1PJ |
6,3/1,9m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106927 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-1000 1F |
|
Tralift TE nośność 2000 kg, 2
cięgna, z wózkiem CORSO 1 prędkość
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86649 |
TE-2000 |
2 piony |
WÓZEK CORSO 1PJ |
3,15m/min |
10m/min |
DŁUGOŚĆ-3,0M |
86659 |
TE-2000 |
2 piony |
WÓZEK CORSO 1PJ |
3,15/0,8m/min |
10m/min |
DŁUGOŚĆ-3,0M |
106947 |
METR DODATKOWO (łańcuch i przewód
sterujący) dlaTE-2000 2F |
|
Tralift TE nośność 125 kg, 1
cięgno, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
98029 |
TE-125 |
1 pion |
WÓZEK CORSO 2PJ |
10m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
98069 |
TE-125 |
1 pion |
WÓZEK CORSO 2PJ |
10/3,3m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106887 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla P/TE-125 |
|
Tralift TE nośność 250 kg, 1
cięgno, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86669 |
TE-250 |
1 pion |
WÓZEK CORSO 2PJ |
8m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
86679 |
TE-250 |
1 pion |
WÓZEK CORSO 2PJ |
8/2,7m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106897 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla P/TE-250 |
|
Tralift TE nośność 500kg, 2
cięgna, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86689 |
TE-500 |
2 piony |
WÓZEK CORSO 2PJ |
4m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
86699 |
TE-500 |
2 piony |
WÓZEK CORSO 2PJ |
4/1,3m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106917 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-500 2F |
|
Tralift TE nośność 500 kg, 1
cięgno, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86709 |
TE-500 |
1 pion |
WÓZEK CORSO 2PJ |
8m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
86719 |
TE-500 |
1 pion |
WÓZEK CORSO 2PJ |
8/2,7m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106907 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-500 1F |
|
Tralift TE nośność 1000 kg, 2
cięgna, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86729 |
TE-1000 |
2 piony |
WÓZEK CORSO 2PJ |
4m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
86739 |
TE-1000 |
2 piony |
WÓZEK CORSO 2PJ |
4/1,3m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106937 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-1000 2F |
|
Tralift TE nośność 1000 kg, 1
cięgno, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86749 |
TE-1000 |
1 pion |
WÓZEK CORSO 2PJ |
6,3m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
86759 |
TE-1000 |
1 pion |
WÓZEK CORSO 2PJ |
6,3/1,9m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106927 |
METR DODATKOWO (łańcuch i przewód
sterujący) dla TE-1000 1F |
|
Tralift TE nośność 2000 kg, 2
cięgna, z wózkiem CORSO 2 prędkości
jazdy |
Nr
katalogowy |
Model |
ilość
cięgien |
Rodzaj
podwieszenia |
Prędkości
podnoszenia |
Prędkość
jazdy |
Wysokość podnoszenia |
86769 |
TE-2000 |
2 piony |
WÓZEK CORSO 2PJ |
3,15m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
86779 |
TE-2000 |
2 piony |
WÓZEK CORSO 2PJ |
3,15/0,8m/min |
19/6m/min |
DŁUGOŚĆ-3,0M |
106947 |
METR DODATKOWO (łańcuch i przewód
sterujący) dlaTE-2000 2F |
|
Akcesoria dodatkowe (OPCJE) |
Nr
katalogowy |
Model |
106847 |
Wózek CORSO 5m/min |
106837 |
Wózek CORSO 20m/min |
106827 |
Wózek CORSO 9-3m/min |
108937 |
Szersza belka dla Corso TE>1T |
108947 |
Szersza belka dla Corso TE>2T |
75257 |
Zestaw wyłączników krańcowych |
68218 |
Sterowanie radiowe |
|
|
|
