Urządzenie do pomiaru
napiętych lin Dynarope
|
DYNAROPE® - pomiary siły
ciągu napiętych lin
Urządzenie to
służy do diagnozowania sił na wstępnie napiętych
linach. Znajduje ono zastosowanie w pomiarze
odciągów anten i masztów, słupów, wsporników
wysokościowych linii wysokiego napięcia.
Istnieje możliwość zastosowania na wszelkiego
typu tekstylnych lub metalowych linach, które
nie mogą zostać zdemontowane, a których napięcie

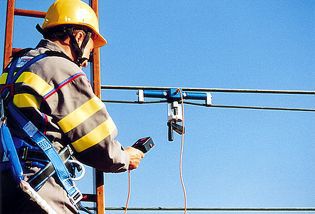

musi zostać sprawdzone. Montowane bezpośrednio
na napinanej linie i ustawiane poprzez kręcenie
prostą korbą. To elektroniczne ogniwo
obciążnikowe zostało opracowane do
dokonywania pomiaru napięcia zainstalowanych
lin, w których montaż nie można ingerować. W
przypadku urządzenia cyfrowego sygnał pobierany
przez urządzenie jest przesyłany do
mikroprocesora, który koryguje pobrany odczyt
dopasowując go odpowiednio do specyfikacji liny,
na której zostało zainstalowane urządzenie.
Dostępny jest również analogowy monitor
wskazujący sygnał wchodzący do procesora przed
jego korektą.
Wyposażenie standardowe:
-
Miernik z korbą ręczną, urządzenie odczytujące i kabel transmisji, w torbie skórzanej.
-
W wykonaniu cyfrowym dodatkowo ładowarka do baterii i płytka CD z oprogramowaniem.
Modele specjalne (na zapytanie):
-
urządzenie analogowe z szybkim zapięciem zamiast korby
-
ustawienia specjalne dla niestandardowych lin lub dla określonego przypadku zastosowania (ta sama lina pod tym samym napięciem liny)

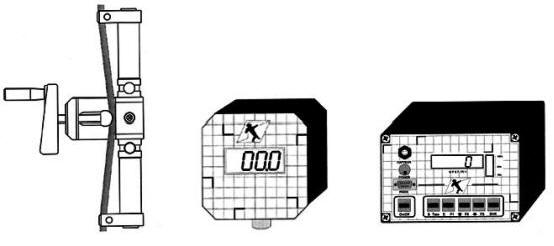

Miernik DYNAROPE®
- Prosty montaż na linie
|
|
Miernik HF/36
z korbą ręczną |
|
Czytnik analogowy
HF 87/A
na baterie 9 V |
|
Czytnik cyfrowy HF 87/1/P
z ładowalnym akumulatorkiem
i interfejsem RS232 dla transmisji
danych do komputera |
|
Zakres ø dla liny -> |
3-8 mm 0-15 t |
4-13 mm 0-15 t |
10-22 mm 0-20 t |
20-44mm 0-40 t |
Kompletny zestaw |
nr
kat. |
nr
kat. |
nr
kat. |
nr
kat. |
Analogowy
z korbą |
- |
29788 |
29798 |
- |
Cyfrowy
(tylko z korbą) |
90069 |
29808 |
29818 |
36008 |
|
|
|
